Quando pensamos em dimensionar um cabo elétrico, é comum imaginar que basta conhecer a potência do equipamento e a corrente elétrica que ele irá consumir. Porém, existe outro fator fundamental para garantir o funcionamento seguro e eficiente da instalação: a queda de tensão.
Ignorar esse critério pode resultar em equipamentos operando abaixo da tensão adequada, reduzindo seu desempenho, sua vida útil e até provocando falhas no sistema elétrico.
O que é queda de tensão?
A queda de tensão é a diferença entre a tensão fornecida na origem da instalação e a tensão que efetivamente chega ao equipamento. Na prática, toda vez que a corrente elétrica percorre um condutor ocorre uma pequena perda de tensão devido à resistência elétrica do cabo.
Quando a distância é pequena, essa perda costuma ser praticamente imperceptível. Imagine uma residência onde o quadro de distribuição está próximo do equipamento. Se a tensão fornecida for de 220 V, a tensão recebida pelo equipamento será muito próxima desse valor.
Por outro lado, quando a distância aumenta, a queda de tensão também aumenta. É exatamente por isso que instalações rurais, galpões industriais, sistemas de bombeamento e áreas extensas exigem atenção especial durante o dimensionamento dos cabos.
Por que a distância influencia tanto?
Todo condutor elétrico apresenta resistência à passagem da corrente. Quanto maior o comprimento do cabo, maior será sua resistência elétrica e, consequentemente, maior será a queda de tensão.
Em outras palavras:
- Quanto maior a distância, maior a resistência elétrica;
- Quanto maior a resistência elétrica, maior a queda de tensão;
- Quanto maior a queda de tensão, maior o risco de funcionamento inadequado dos equipamentos.
Um exemplo prático?
Imagine um equipamento que necessita de alimentação em 220 V. Se ele estiver instalado próximo ao ponto de alimentação, um determinado cabo pode atender perfeitamente à demanda de corrente.

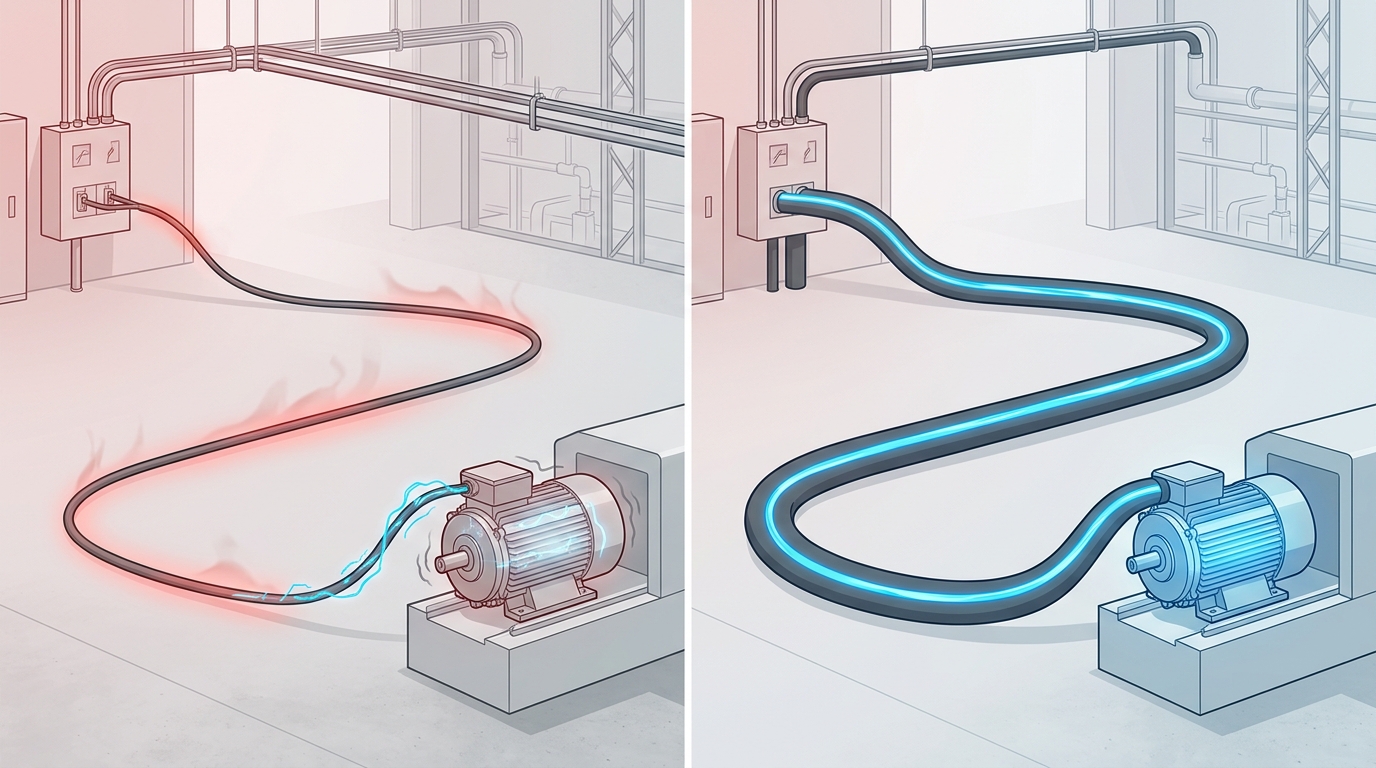

Agora imagine que esse mesmo equipamento seja instalado a 100 metros de distância. Mesmo consumindo a mesma corrente elétrica, a distância percorrida pela energia aumentará significativamente a queda de tensão.
Nesse caso, o cabo inicialmente escolhido pode deixar de ser suficiente. Para compensar essa perda, muitas vezes é necessário utilizar uma seção maior, reduzindo a resistência elétrica do circuito.
O dimensionamento não depende apenas da corrente
Um erro comum é considerar apenas a corrente elétrica durante a escolha do cabo. Na realidade, o dimensionamento deve levar em conta diversos critérios técnicos, entre eles:
- Corrente de projeto;
- Capacidade de condução de corrente do cabo;
- Queda de tensão admissível;
- Temperatura de operação;
- Método de instalação;
- Agrupamento de circuitos;
- Capacidade de suportar correntes de curto-circuito.
Entre todos esses fatores, a queda de tensão é um dos critérios mais importantes em instalações de baixa tensão.
O que diz a norma?
A NBR 5410 estabelece limites para a queda de tensão nas instalações elétricas de baixa tensão. De forma geral, a recomendação é que a queda de tensão entre a origem da instalação e os pontos de utilização permaneça dentro dos limites previstos pela norma.
Por isso, após escolher a seção do cabo pela corrente elétrica, é necessário verificar se essa mesma seção atende também ao critério de queda de tensão. Caso o resultado calculado ultrapasse o limite permitido, a solução normalmente é aumentar a bitola do cabo e realizar um novo cálculo.
O que acontece quando a queda de tensão é excessiva?
Quando a tensão que chega ao equipamento fica abaixo do valor necessário, diversos problemas podem ocorrer:
- Mau funcionamento de equipamentos;
- Redução do rendimento de motores;
- Aumento do aquecimento;
- Dificuldade de partida;
- Redução da vida útil dos componentes;
- Desperdício de energia;
- Falhas operacionais.
Por isso, respeitar os limites de queda de tensão não é apenas uma exigência técnica, mas também uma questão de segurança e desempenho.
Como minimizar a queda de tensão?
Existem algumas estratégias que ajudam a reduzir esse efeito:
- Utilizar cabos com seção adequada;
- Reduzir distâncias sempre que possível;
- Utilizar materiais condutores de qualidade;
- Realizar corretamente os cálculos de projeto;
- Seguir as recomendações das normas técnicas.
Cada instalação possui características específicas, por isso o dimensionamento deve ser realizado de forma individualizada.
Conclusão: por que a queda de tensão não pode ser ignorada
O dimensionamento de cabos elétricos vai muito além da simples análise da corrente elétrica. A queda de tensão é um dos critérios mais importantes para garantir que a energia chegue aos equipamentos nas condições adequadas de funcionamento.
Ao considerar corretamente fatores como distância, resistência elétrica e limites normativos, é possível projetar instalações mais seguras, eficientes e confiáveis. Na Induscabos, conhecimento técnico e qualidade caminham juntos para oferecer soluções que atendem às exigências dos mais diversos projetos elétricos.
